【圖解】火災自動報警系統選型

火災自動報警系統:探測火災早期特征，發出火災報警信號，為人員疏散、防止火災蔓延和啟動自動滅火設備提供控制與指示的消防系統。

?

01無聯動報警系統

無聯動(設計無聯動設備的系統如:風機、卷簾門、切電等)火災自動報警系統，此類報警主機一般適用小場所壁掛按裝，設計只有煙感、溫感、聲光、監視類設備等。報警點數普遍在200點以下，(因廠家不同常見32點、64點、128點、200點)選型時根據圖紙?jiān)O(shè)計而定。出廠標配一般漢字液晶顯示，帶打印機備電等。

02聯動報警系統

壁掛聯動報警系統，(設計有聯動設備如:噴淋泵、消防泵、切電、排煙風機等)的火災自動報警系統。此類主機一般適用于中小型場所，報警點數普通在200點~400點(因廠家不同有單回路200點、雙回路400點，有的廠家一塊回路板4個回路可達到近1000點)可謂很強大。

選型注意事項:

①壁掛主機多線盤點數是否滿足設計需要，(如:消防泵、噴淋泵、加壓風機、排煙風機、預作用報警閥、快速排氣閥等這些 規范直啟的聯動設備數量)。有的廠家壁掛主機出廠含8路多線盤，有的16路不等。

②注意出廠含多少點的總線盤(如:聲光、切電、應急強啟、電梯迫降、防火卷簾門、擋煙垂壁等這些需要總線盤啟動的聯動設備點數)是否能滿足。

③聯動電源容量:DC24V直流聯動電源壁掛主機普遍不到1A，自帶容量不大如果聯動模塊數量過多(如:超過20點)就要考慮另加聯動電源箱。現在主流二線制主機帶載聯動模塊數量還要少。

④注意設計圖如果有消防廣播、消防電話，選型壁掛式主機設備廠家出廠普遍不含，要考慮另加壁掛廣播/電話一體機。

03琴臺立柜聯動報警系統

琴臺式或立柜式聯動報警系統，此類報警主機利用柜式或琴臺式機柜機架，將火災報警控制器、消防廣播主機、消防功放、消防電話主機、消防聯動控制器、消防聯動電源等設備組裝一起組合成一套復雜的大型綜合火災自動報警系統，在選型時機柜需單獨選配。

琴臺式或立柜式系統區別:

①機架形式:區別是立柜式內部能更多的放置機器，而琴臺式由于高度有限內部所能放置機器數量有限。

②整體環境協調:如:中控室已經有多臺立柜式機器，而再選擇琴臺式整體上與原有就不協調。

③點地面積:如果消防中控室面積有限不建議選琴臺式。

④操作習慣:立柜式操作時必須站立，琴臺式比較符合人體工學更有優勢。

無論是琴臺或立柜式當一臺火災報警控制器的總報警點位超過3200點，根據 規定要另增加一臺報警主機、機柜。

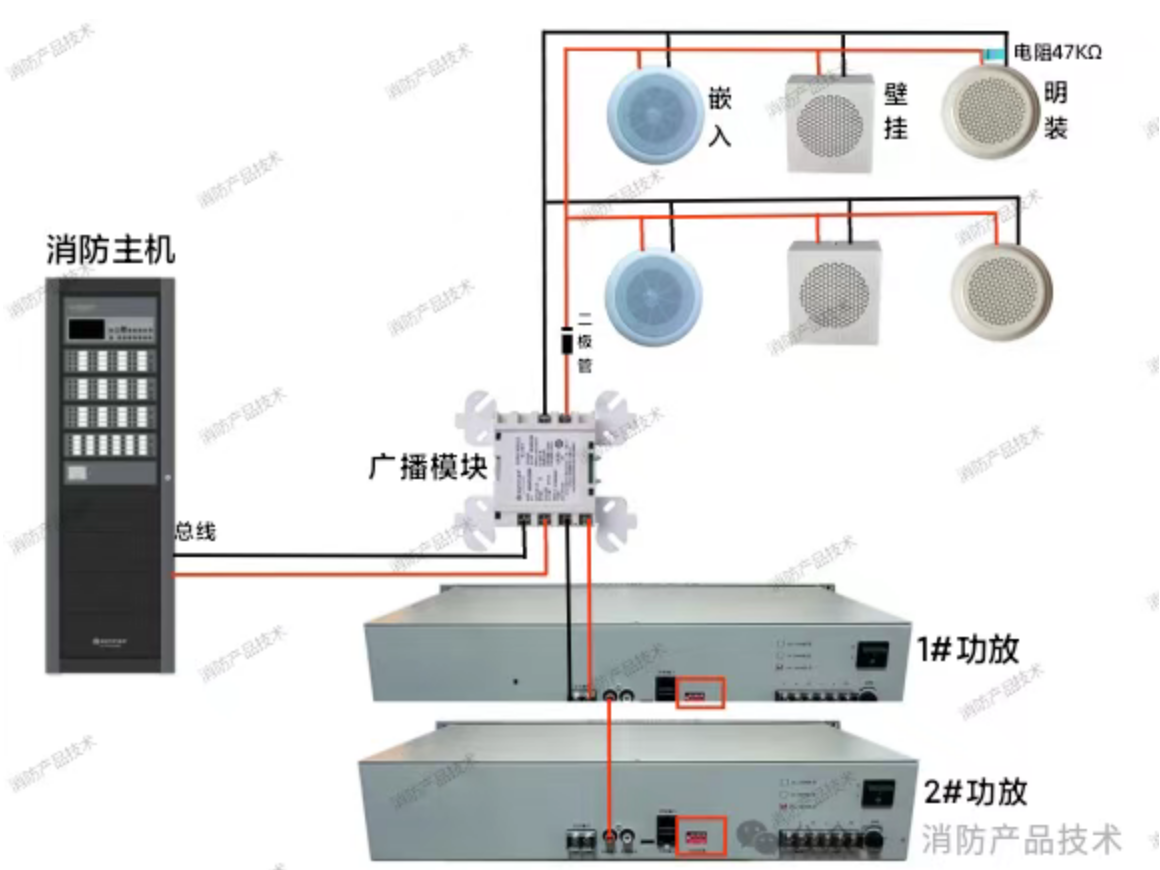

04消防廣播

MP3消防廣播分配盤可以同時接入兩路功放，當超過2臺功放還需另加分配盤。以滿足作為應急廣播兼顧正常廣播播音的需要，二者自由切換，應急廣播優先，超大型場所平時有需要正常廣播可以選配。如果沒有正常廣播的需要可以選USB/SDMP3播放盤。

消防功放選型:圖紙?jiān)O(shè)計一般室內喇叭功率3到5W，系統總喇叭數量功率相加，配150W、250W或500W功放。

05消防電話系統

消防電話主機二總線智能通訊，主流90門可帶90臺編碼分機或編碼插孔。當圖紙?jiān)O(shè)計超過獨立編址90臺設備時，選型需另增加消防電話主機。
