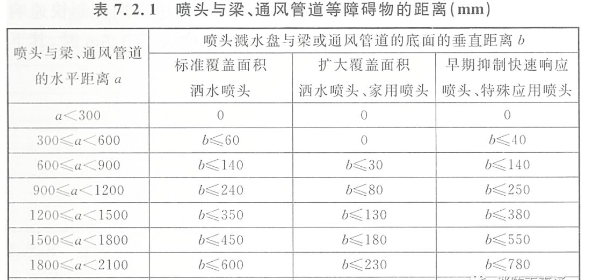

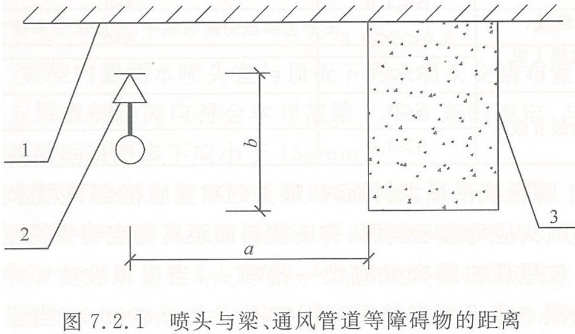

7.2.1 直立型、下垂型噴頭與梁、通風管道等障礙物的距離（圖7.2.1）宜符合表7.2.1的規定。

7.2.2 特殊應用噴頭濺水盤以下900mm范圍內，其他類型噴頭濺水盤以下450mm范圍內，當有屋架等間斷障礙物或管道時，噴頭與鄰近障礙物的最小水平距離（圖7.2.2）應符合表7.2.2的規定。

噴頭附近如有屋架等間斷障礙物或管道時，為使障礙物對噴頭灑水的影響降至最小，規定噴頭與上述障礙物保持一個最小的水平距離。這一水平距離，是由障礙物的更大 截面尺寸或管道直徑?jīng)Q定的（見本規范圖7.2.2）。需要說明的是，本條適用于直立型、下垂型以及邊墻型噴頭。

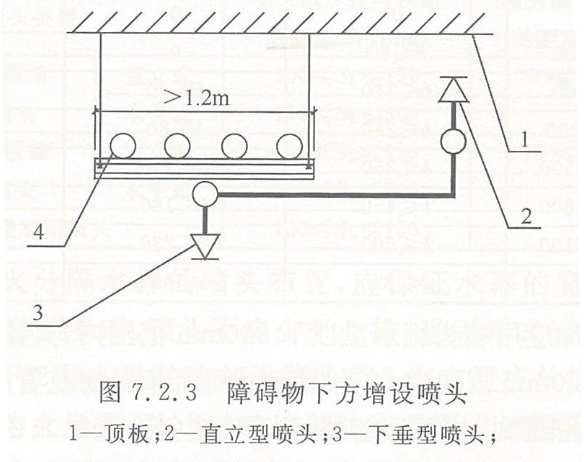

7.2.3 當梁、通風管道、成排布置的管道、橋架等障礙物的寬度大于1.2m時，其下方應增設噴頭（圖7.2.3）；采用早期抑制快速響應噴頭和特殊應用噴頭的場所，當障礙物寬度大于0.6m時，其下方應增設噴頭。

本條針對寬度大于1.2m的通風管道、成排布置的管道等水平障礙物對噴頭灑水的遮擋作用，提出了增設噴頭的規定，以補償受阻部位的噴水強度，對早期抑制快速響應噴頭和特殊應用噴頭，提出當障礙物寬度大于0.6m時，就要求增設噴頭（見本規范圖7.2.3）。

7.2.4 標準覆蓋面積灑水噴頭、擴大覆蓋面積灑水噴頭和家用噴頭與不到頂隔墻的水平距離和垂直距離（圖7.2.4）應符合表7.2.4的規定。

噴頭附近的不到頂隔墻，將可能阻擋噴頭的灑水。為了保證噴頭的灑水能到達隔墻的另一側，本條提出了不同類型噴頭其濺水盤與不到頂隔墻頂面的垂直距離與水平距離的規定（見本規范圖7.2.4）。需要說明的是，本條適用于直立型、下垂型以及邊墻型噴頭。

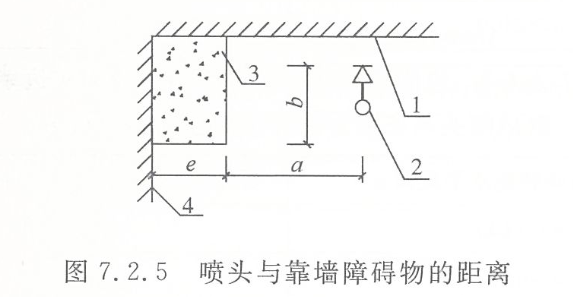

7.2.5 直立型、下垂型噴頭與靠墻障礙物的距離（圖7.2.5）應符合下列規定：

1 障礙物橫截面邊長小于750mm時，噴頭與障礙物的距離應按下式確定：

a≥（e－200）＋b（7.2.5）

式中：

a——噴頭與障礙物的水平距離；

b——噴頭濺水盤與障礙物底面的垂直距離；

e——障礙物橫截面的邊長，e＜750。

2 障礙物橫截面邊長等于或大于750mm或a的計算值大于本規范表7.1.2中噴頭與端墻距離的規定時，應在靠墻障礙物下增設噴頭。

頂板下靠墻處有障礙物時，將可能影響其鄰近噴頭的灑水。本條提出了保證灑水免受阻擋的規定。同時，還應保證障礙物下方噴頭灑水的沒有漏噴空白點（見本規范圖7.2.5）。

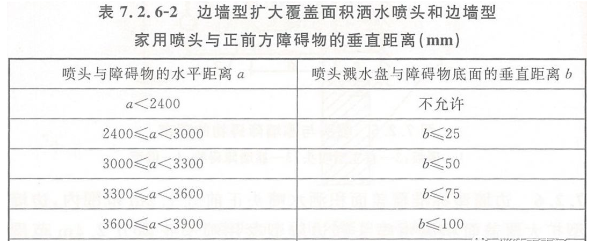

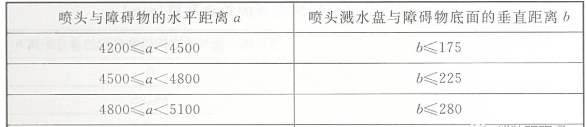

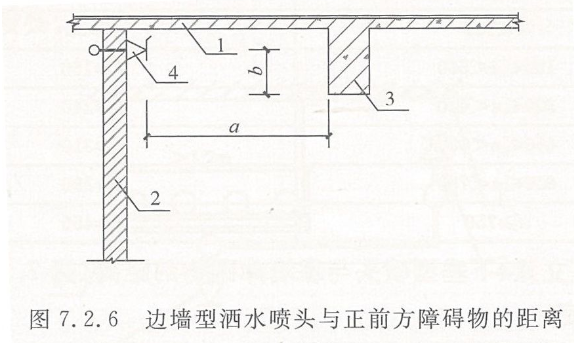

7.2.6 邊墻型標準覆蓋面積灑水噴頭正前方1.2m范圍內，邊墻型擴大覆蓋面積灑水噴頭和邊墻型家用噴頭正前方2.4m范圍（圖7.2.6）內，頂板或吊頂下不應有阻擋噴水的障礙物，其布置要求應符合表7.2.6-1和表7.2.6-2的規定。

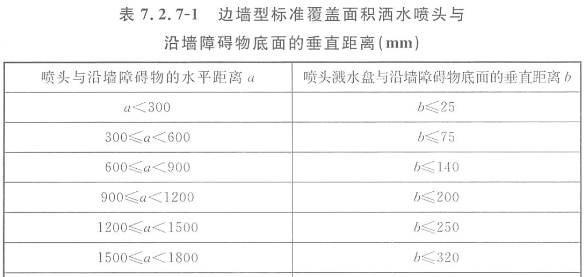

7.2.7 邊墻型灑水噴頭兩側與頂板或吊頂下梁、通風管道等障礙物的距離（圖7.2.7），應符合表7.2.7-1和表7.2.7-2的規定。
