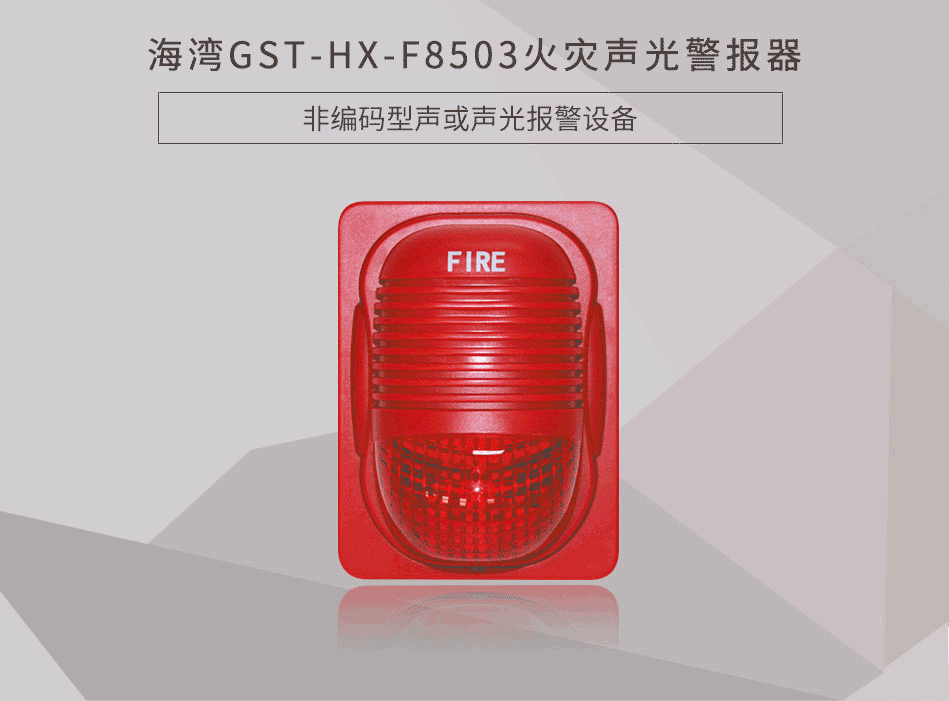

一、海灣GST-HX-F8503火災聲光警報器概述：
GST-HX-F8503型火災聲光警報器是一種安裝在現場的非編碼型聲或聲光報警設備，用于在火災發(fā)生時提醒現場人員注意。在警報器輸入端加入DC24V即可發(fā)出聲光報警信號。若想將非編碼型警報器與火災報警控制器連接，需接入編碼型聯(lián)動控制模塊，如GST-LD-8301型輸入/輸出模塊。

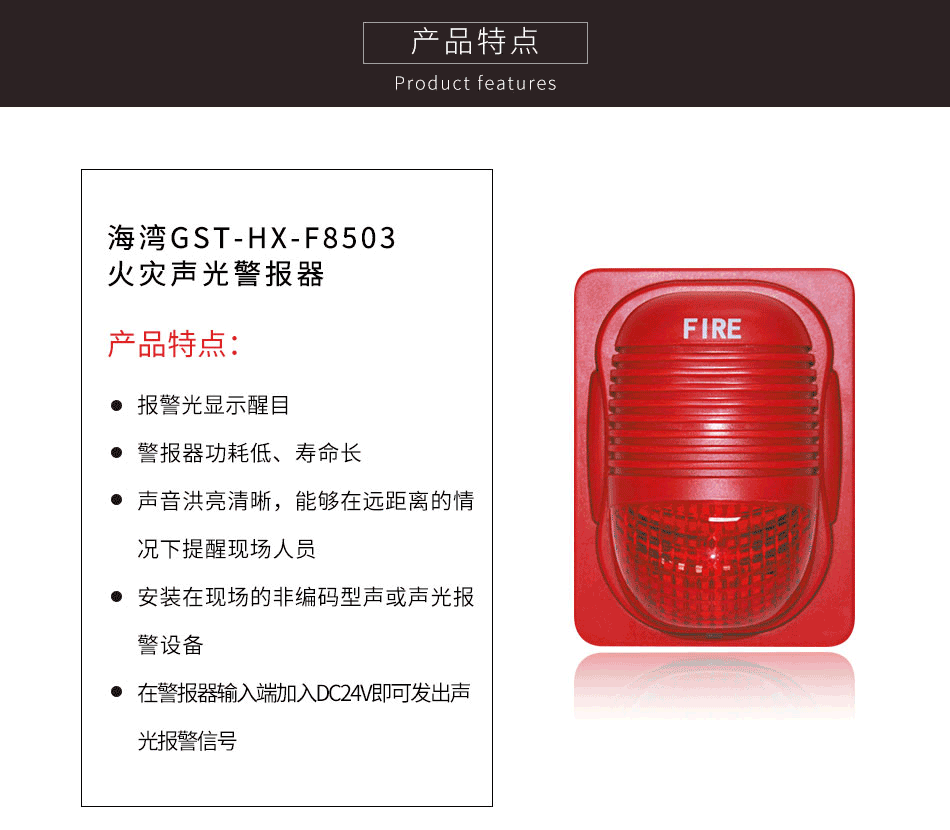

警報器功耗低、壽命長；火警聲報警，聲音洪亮清晰，能夠在遠距離的情況下提醒現場人員；報警光顯示醒目。

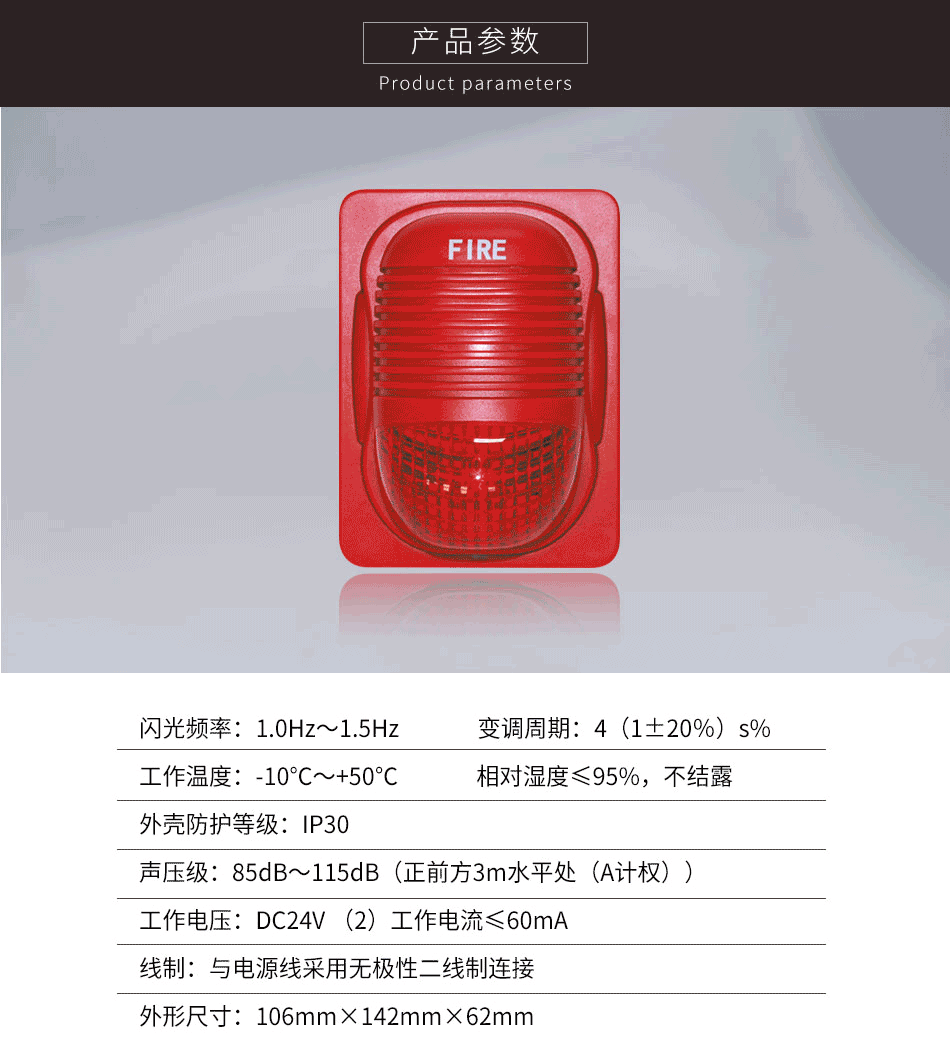

二、海灣GST-HX-F8503火災聲光警報器技術參數：
（1）工作電壓：DC24V
（2）工作電流≤60mA
（3）線制：與電源線采用無極性二線制連接
（4）聲壓級：85dB～115dB（正前方3m水平處（A計權））
（5）閃光頻率：1.0Hz～1.5Hz
（6）變調周期：4（1±20％）s%
（7）使用環(huán)境： 溫度：-10℃～+50℃ 相對濕度≤95%，不結露
（8）外殼防護等級：IP30
（9）外形尺寸：106mm×142mm×62mm
三、海灣GST-HX-F8503火災聲光警報器結構特征、安裝與布線：
GST-HX-F8503型警報器外形示意圖如下圖：
安裝方法：
（1）警報器采用明裝方式，在普通高度空間下，以距頂棚0.2m處為宜，安裝方式如下圖所示。
（2）安裝時，先用兩個螺釘將警報器后殼固定在墻上的86H50型預埋盒上（注意警報器后殼“UP”及箭頭朝上）。
（3）從警報器后殼的進線孔中穿入電纜接在相應端子上，然后將警報器前殼上部塞入警報器后殼，再將警報器前殼下方按入警報器后殼中。
（4）拆卸時，用一字螺絲刀從警報器后殼下方“A”處缺口插入，向下用力撬動，即可將警報器前殼拆下。
警報器接線端子示意圖如下圖所示：
其中：
D1、D2：接DC24V電源，無極性；
布線要求：電源線D1、D2采用阻燃BV線，截面積≥1.5mm2。
<
<
<
<
