JK-TX-GST6000D傳輸設備是新鄉海灣消防網絡公司推出的新一代傳輸設備，可實現對分散的消防控制器進行集中監控，是城市消防監控管理網絡系統中不可缺少的部分。

1. 技術新、可靠性高

本傳輸設備采用了目前較先進的工控級ARM技術平臺開發，多處理器協同處理數據，保證了數據處理的及時性和可靠性，并具有功能不斷升級的資源。具有良好的擴展行和可維護性，對本機故障及接收到的消防控制器信息分別記錄，掉電不丟失，方便查詢。

2. 窗口化、漢字菜單式顯示界面

本傳輸設備采用窗口化菜單式命令，增加了每屏中所包含的信息量，通過操作菜單對應的數字鍵可以方便的看到各種全面細致的顯示信息及進行進一步的設置，漢字菜單可以做到明白易懂方便直觀，通過簡單的操作（選擇數字或移動箭頭）就可實現系統提供的多種功能。

3. 靈活的模塊化結構

本傳輸設備可掛接本公司生產的多種通訊模塊，實現電話線、網線及無線的信息傳輸。

4. 具備全面自檢功能

本傳輸設備對本身運行狀態實時檢測，對存在故障的部位及時通過聲、光及液晶顯示等方式提示給用戶，以便用戶及時處理。對連接的控制器能實現開關機監測，對和控制器連接的線路，在協議支持的情況下實現實時監測，當發生通訊異常時會通知用戶。這就更大 限度的保障傳輸設備本身及其與重要設備之間連接的可靠性。

5. 模塊式開關電源

模塊式開關電源可在寬主電電壓范圍內高效節能運行，合理的充電電路和可靠的多級保護延長了電池的使用壽命。

JK-TX-GST6000D 傳輸設備結構及典型配置方式概述

JK-TX-GST6000D傳輸設備采用壁掛式結構安裝，包括：電源（電源板和備電）、主板、通訊板、485濾波器、液晶及揚聲器等。

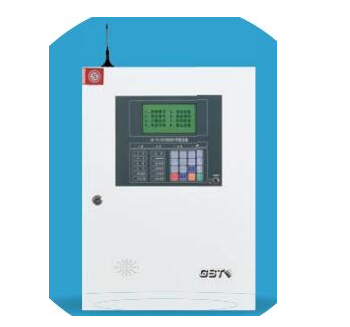

JK-TX-GST6000D傳輸設備外觀示意圖及內部結構圖如圖2-1~2-2所示（具體的內部連接線見“附錄二 整機內部接線示意圖”）。

1.2 JK-TX-GST6000D傳輸設備結構說明

1.2.1 按鍵及面板設置說明

主面板分：①液晶顯示屏；②、③指示燈區；④鍵盤；⑤按鍵鎖五部分（如圖2-2）。

指示燈及按鍵說明：
Ø 指示燈說明
Ø 控制器信息指示燈區說明如下：
l 火警燈：紅色，接收到控制器的火警信息時閃亮，信息傳送成功時保持常亮。
l 監管燈：紅色，接收到控制器的監管信息時閃亮，信息傳送成功時保持常亮。
l 屏蔽燈：黃色，接收到控制器的屏蔽信息時閃亮，信息傳送成功時保持常亮。
l 故障燈：黃色，接收到控制器的故障信息時閃亮，信息傳送成功時保持常亮。
Ø 本機信息指示燈區說明如下：
l 工作指示燈：綠色，本機工作時點亮。
l 消音指示燈：紅色，在揚聲器輸出情況下進行消音操作時點亮，有新的故障或報警發生、所有報警或故障解除或恢復，或解除消音操作時熄滅。
l 自檢指示燈：黃色，向監控中心傳送自檢信息時閃亮，信息傳送成功時保持常亮。
l 對講指示燈：綠色，進行對講時點亮，結束對講時熄滅。
l 查詢值班燈：綠色，監控中心對值班人員查班時亮，值班員值班應答或在規定的時間內若無值班應答，傳輸設備自動向上報在崗或漏崗時，查詢值班燈滅。
l 手動火警燈：紅色，按傳輸設備上的火警鍵報警時閃亮，信息傳送成功時保持常亮，須手動清除熄滅。
l 故障指示燈：黃色，傳輸設備自身故障時點亮，無故障時熄滅。
l 鏈路故障燈：黃色，當通訊線路發生故障時點亮，恢復后自動熄滅。
l 通訊故障燈：黃色，信息傳送不成功時點亮，需手動清除或成功傳送新信息后熄滅。
l 連接故障燈：黃色，當傳輸設備與控制器的連接線出現問題或通訊出現異常時點亮，問題解除后自動熄滅。
l 主電故障燈：黃色，傳輸設備主電故障時亮，主電正常或恢復時熄滅。
l 備電故障燈：黃色，傳輸設備備電故障時亮，備電正常或恢復時熄滅。
Ø 鍵盤區說明如下：
l /0鍵：作為字符鍵，代表0。
l /1鍵：作為字符鍵，代表1。
l /2鍵：作為字符鍵，代表2。
l /3鍵：作為字符鍵，代表3。
l 記錄查詢/4鍵：作為字符鍵，代表4；作為功能鍵，在主界面下，按此鍵查詢記錄。
l /5鍵：作為字符鍵，代表5。
l 系統設置/6鍵：作為字符鍵，代表6；作為功能鍵，在主界面下，按此鍵進行系統設置。
l 延時/7鍵：作為字符鍵，代表7；作為功能鍵，在報警延時界面下，按此鍵由自動延時階段轉換到手動延時階段。
l 自檢/8鍵：作為字符鍵，代表8；作為功能鍵，在主界面下，按此鍵系統自檢。
l 消音/9鍵：作為字符鍵，代表9；作為功能鍵，若系統正在放音或處于消音狀態，在非“系統設置”界面下，按此鍵消音或恢復聲音。
l 火警/*鍵：作為字符鍵，代表*；作為功能鍵，在主界面下，連續按此鍵兩次可立即報手動火警；如按一次時延時報警。
l 值班應答/#鍵：作為字符鍵，代表#；電話號碼設置時表示延時2秒；開關量設置時快速按動此鍵可輸入“A~F”，作為功能鍵，在主界面下，按此鍵進行值班應答。
l 確認/Save鍵：作為功能鍵，按此鍵存儲設置或確認選擇或輸入。
l 清除/Esc鍵：作為功能鍵，按此鍵退出界面或在設置界面向前移動光標并清除當前位設置。
l △＝/布防鍵：作為功能鍵，在通常命令操作界面下，按此鍵用來向上切換子命令和移動手圖標；在電話號碼編輯和記錄查詢界面下，按此鍵用來向上切換顯示電話號碼或運行記錄；在主界面下可作為防盜設置的布防鍵。
l ＝▽/撤防鍵：作為功能鍵，在通常命令操作界面下，按此鍵用來向下切換子命令和移動手圖標；在電話號碼編輯和記錄查詢界面下，按此鍵用來向下切換顯示電話號碼或運行記錄；在主界面下可作為防盜設置的撤防鍵。
各操作鍵詳細功能見第三部分《系統應用》。

1.2.2 JK-TX-GST6000D傳輸設備主機內部結構說明

了解更多詳情請點擊下載：JK-TX-GST6000D傳輸設備安裝使用說明書下載
