一、MA-MLD(85)聯動電動閉門器概述

　　MA-MLD(85)聯動電動閉門器適用門重85KG，為鋁型材。

　　可推門面、拉門面安裝，手動按鈕，斷電關門，反饋閉門到位信號。

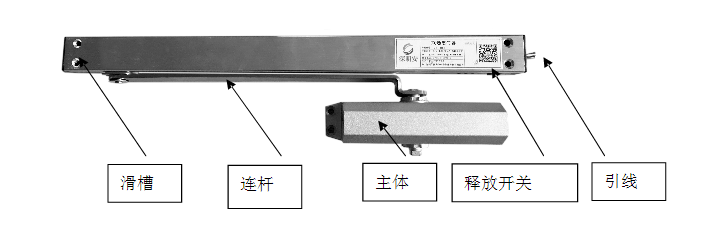

二、MA-MLD(85)聯動電動閉門器結構圖

三、MA-MLD(85)聯動電動閉門器技術參數

四、MA-MLD(85)聯動電動閉門器安裝圖

拉門面安裝效果

安裝注意事項：

　　1.聯動滑槽不區分左右門，安裝時將“接線端”偏向鉸鏈一側。

　　2.搬動連桿進行預壓，與門面成45°夾角。并用螺絲將其固定。

　　3.用螺絲將連桿與聯動滑槽連接。

　　4.液壓缸調速時，調整螺絲不得旋出機體平面，否則會導致漏油，失去緩沖功能。

　　5.液壓缸安裝時，帶有調速閥的一端，偏向鉸鏈一側。

　　6.適當調節“調速閥”調整閉門速度。

　　7.安裝完成后，將門扇開啟至更大 角度，檢查開門過程中連桿與門框是否存在干涉。

推門面安裝效果

安裝注意事項：

　　1.聯動滑槽不區分左右門，安裝時將“接線端”偏向鉸鏈一側。

　　2.液壓缸安裝時，帶有調速閥的一端，偏向把手一側。

　　3.扳動連桿與門面向內成45°夾角進行預壓。并用螺絲將其固定。

　　4.用螺絲將連桿與聯動滑槽連接。

　　5.適當調節“調速閥”調整閉門速度。

　　6.安裝完成后，將門扇開啟至更大 角度，檢查開門過程中連桿與門框是否存在干涉。
